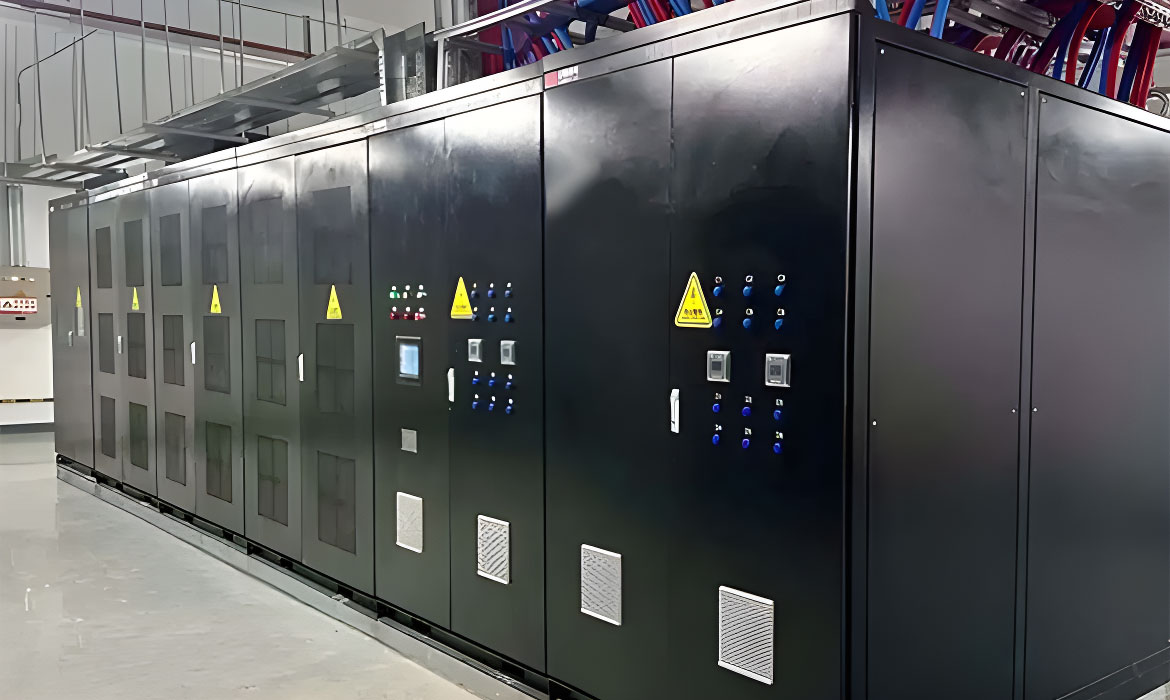

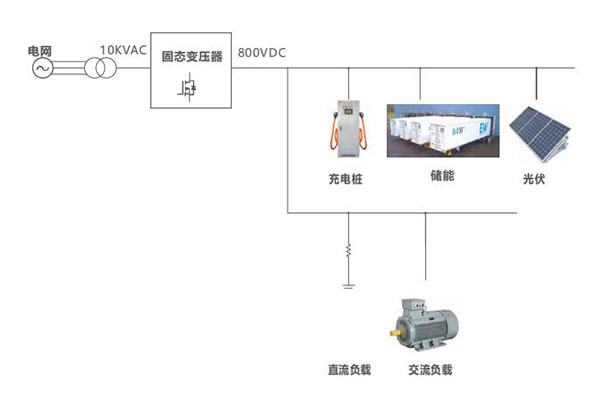

Application schematic diagram

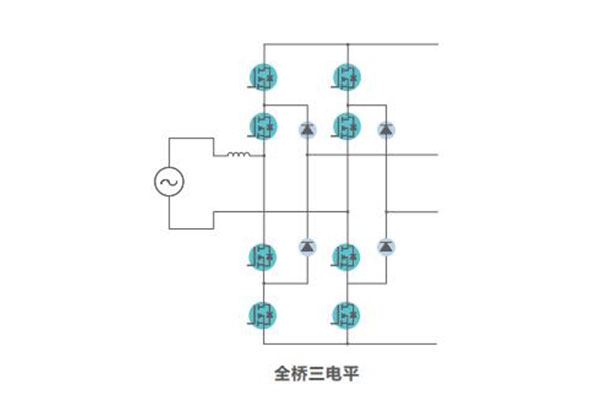

Typical topology diagram
SiC MOSFET Solutions
Product | Package | VDSmax | RDS(on) typ | VGS(th) max | ID @25℃ max | QG | Ciss | Coss |
BCW120N18W1 | TO247-3 | 1200V | 18mΩ | 4.0V | 110A | 204nC | 5880pF | 192pF |
BCZ120N21M1 | TO247-4 | 1200V | 21mΩ | 4.5V | 100A | 198nC | 3741pF | 224pF |
BCW120N21M1 | TO247-3 | 1200V | 21mΩ | 4.5V | 100A | 209nC | 3683pF | 225pF |
BCW120N40M1 | TO247-3 | 1200V | 40mΩ | 4.5V | 60A | 109nC | 1960pF | 125pF |
BCZ120N40M1 | TO247-4 | 1200V | 40mΩ | 4.5V | 60A | 109nC | 1960pF | 125pF |
SiC Diode Solutions
Product | Package | VRRM | IF | IFSM | VF typ | VF max | IR max | QC |
BCA120S040D1 | TO247-2 | 1200V | 40A | 225A | 1.39V | 1.7V | 100uA | 241nC |
BCW120D040D1 | TO247-3 | 1200V | 40A | 106A | 1.39V | 1.7V | 100uA | 92nC |
BCA120S040D2 | TO247-2 | 1200V | 40A | 249A | 1.5V | 1.7V | 150uA | 213nC |
BCA120S100D2 | TO247-2 | 1200V | 100A | 412A | 1.65V | 1.9V | 150uA | 453nC |
