The Utility Power output after AC/DC/AC conversion, save the bulky 50Hz power frequency transformer, compared with the traditional welding machine, inverter welding machine not only has a small size and light weight, but also can provide DC arc, and the arc combustion output of inverter welding machine is particularly stable, the workpiece welding quality is good.

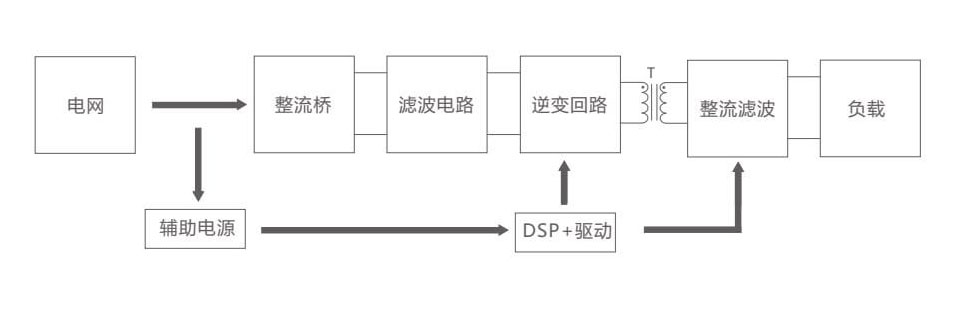

Application Schematic Diagram

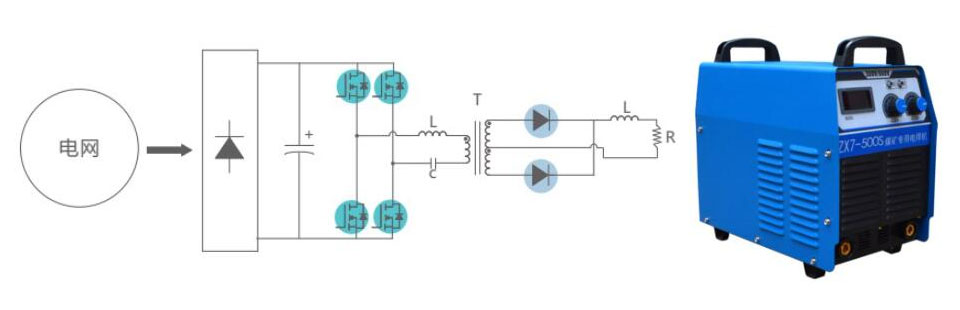

Typical Topology Diagram
SJ MOSFET • Suitable For Low Power
Product | Package | VDSmax | RDS (on) typ | VGS (th) max | ID @25℃ max | QG | Ciss | Coss |
BMZ60N028E1 | TO247–4 | 600V | 28mΩ | 4.5V | 75A | 186nC | 8100pF | 201pF |
BMW60N040E1 | TO247–3 | 600V | 40mΩ | 4.5V | 67A | 133.4nC | 5657pF | 136.5pF |
BMW60N070E1 | TO247–3 | 600V | 70mΩ | 4.5V | 43A | 75nC | 3208pF | 81pF |
BMS60N070E1 | DFN5*6 | 600V | 70mΩ | 4.5V | 43A | 75nC | 3208pF | 81pF |
SiC Diode • Suitable For Low Power
Product | Package | VRRM | IF | IFSM | VF typ | VF max | IR max | QG |
BCH65S10D1 | TO220-2 | 650V | 10A | 55A | 1.3V | 1.6V | 100uA | 39nC |
BCH65S10D2 | TO220-2 | 650V | 10A | 96A | 1.37V | 1.6V | 100uA | 30nC |
BCL65S010D2 | DFN8*8 | 650V | 10A | 67A | 1.37V | 1.6V | 60uA | 30nC |
BCH65S016D2 | TO220-2 | 650V | 16A | 128A | 1.43V | 1.6V | 100uA | 62nC |
BCA65S20D1 | TO247-2 | 650V | 20A | 97A | 1.3V | 1.5V | 100uA | 77nC |
BCH65S20D2 | TO220-2 | 650V | 20A | 170A | 1.35V | 1.7V | 60uA | 62nC |
SiC MOSFET • Suitable For High Power
Product | Package | VDSmax | RDS(on) typ | VGS(th) max | ID @25℃ max | QG | Ciss | Coss |
BCZ120N80M1 | TO247-4 | 1200v | 80mΩ | 4.5V | 30A | 52nC | 880pF | 64pF |
BCW120N80M1 | TO247-3 | 1200v | 80mΩ | 4.5V | 30A | 50nC | 885pF | 65pF |
BCBF120N80M1 | TO263-7 | 1200v | 80mΩ | 4.5V | 30A | 50nC | 880pF | 64pF |
SiC Diode • Suitable For High Power
Product | Package | VRRM | IF | IFSM | VF typ | VF max | IR max | QG |
BCA120S010D2 | TO247-2 | 1200V | 10A | 59A | 1.43V | 1.7V | 60uA | 52nC |
BCA120S015D1 | TO247-2 | 1200V | 15A | 106A | 1.39V | 1.7V | 100uA | 92nC |
BCA120S015D2 | TO247-2 | 1200V | 15A | 100A | 1.43V | 1.7V | 100uA | 83nC |
BCA120S020D1 | TO247-2 | 1200V | 20A | 135A | 1.39V | 1.7V | 100uA | 121nC |
BCH120S020D1 | TO220-2 | 1200V | 20A | 135A | 1.39V | 1.7V | 100uA | 121nC |
BCA120S020D2 | TO247-2 | 1200V | 20A | 110A | 1.45V | 1.7V | 150uA | 98nC |
BCA120S030D2 | TO247-2 | 1200V | 30A | 195A | 1.5V | 1.7V | 150uA | 174nC |
BCW120D030D1 | TO247-3 | 1200V | 30A | 106A | 1.39V | 1.7V | 100uA | 92nC |
BCA120S040D2 | TO247-2 | 1200V | 40A | 249A | 1.5V | 1.7V | 150uA | 213nC |
BCA120S040D1 | TO247-2 | 1200V | 40A | 225A | 1.39V | 1.7V | 100uA | 241nC |
BCW120D040D1 | TO247-3 | 1200V | 40A | 106A | 1.39V | 1.7V | 100uA | 92nC |
